Tìm hiểu về đồng hồ vạn năng (Phần 2)

Phần 2: Cách dùng đồng hồ vạn năng kiểm tra các thiết bị điện tử

Bài viết trước Trường dạy nghề Bách Khoa Hà Nội đã hướng dẫn các bạn làm quen với các thông số hiển thị có trên đồng hồ vạn năng, để tiếp tục kiến thức thì trong bài viết này chúng ta hãy cùng học cách dùng đồng hồ vạn năng kiểm tra các thiết bị điện tử quan trọng khi học nghề điện tử, điện lạnh nhé!

Lưu ý quan trọng: Khi làm việc với điện và linh kiện điện tử, luôn luôn đảm bảo thiết bị đang được ngắt kết nối với nguồn điện trước khi bắt đầu.

1. Đo kiểm tra loa

Bước 1: Chuẩn bị đồng hồ vạn năng

Đặt đồng hồ vạn năng ở chế độ đo điện trở (Ohm).
Đảm bảo rằng đồng hồ vạn năng được kết nối đúng cách: mặc định, đo trở kháng trong dải 2 ký tự (Ohm) và chọn một dải có phạm vi phù hợp với loa bạn đang kiểm tra. Ví dụ: nếu bạn đang kiểm tra loa với trở kháng khoảng 8 ohm, hãy chọn dải 20 Ohm hoặc 200 Ohm.

Bước 2: Kiểm tra loa

Kết nối đầu đo đồng hồ vạn năng với cực dương (dấu "+") và cực âm (dấu "-") của loa.
Đo trở kháng của loa. Kết quả đo sẽ cho biết xem loa có hoạt động đúng không. Nếu loa hoạt động bình thường, trở kháng thường khoảng từ vài ohm đến vài chục ohm (tùy thuộc vào loại loa).
Nếu kim trên máy không lên là do loa đã bị đứt
Nếu kim lên mà màn hình không rung là do cuộn dây đã bị kẹt trong khe từ

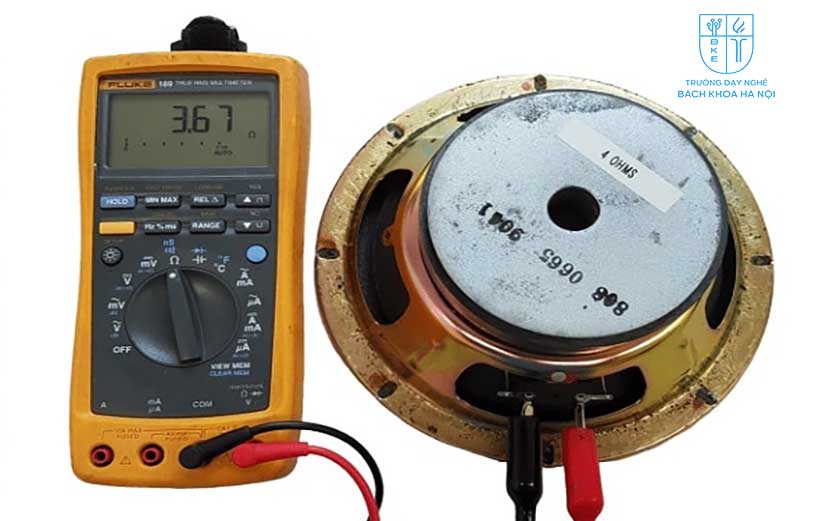

Kiểm tra loa bằng đồng hồ vạn năng

2. Đo kiểm tra đèn LED

Bước 1: Chuẩn bị đồng hồ vạn năng

Đặt đồng hồ vạn năng ở chế độ đo điện áp DC (Direct Current).
Chọn phạm vi điện áp phù hợp với LED. Đèn LED thường hoạt động với điện áp từ 1.5V đến 3.3V, nhưng có thể thay đổi tùy thuộc vào loại LED.

Bước 2: Kiểm tra đèn LED

Kết nối đầu đo đồng hồ vạn năng với cực dương (anode) và cực âm (cathode) của đèn LED.
Nối nguồn điện vào LED bằng cách cắm nối cực dương vào anode và nối cực âm vào cathode.
Bật nguồn điện. Đồng hồ vạn năng sẽ hiển thị điện áp trên LED. Nếu nó hiển thị giá trị điện áp, đèn LED hoạt động bình thường.
Khi đo thuận led sẽ phát sáng và nếu đo nghịch thì led không sáng.
Lúc đo bạn có thể đọc kết quả: Trên vạch chia LI để biết dòng chảy qua led; Trên vạch chia LV để biết mức áp giảm trên led.

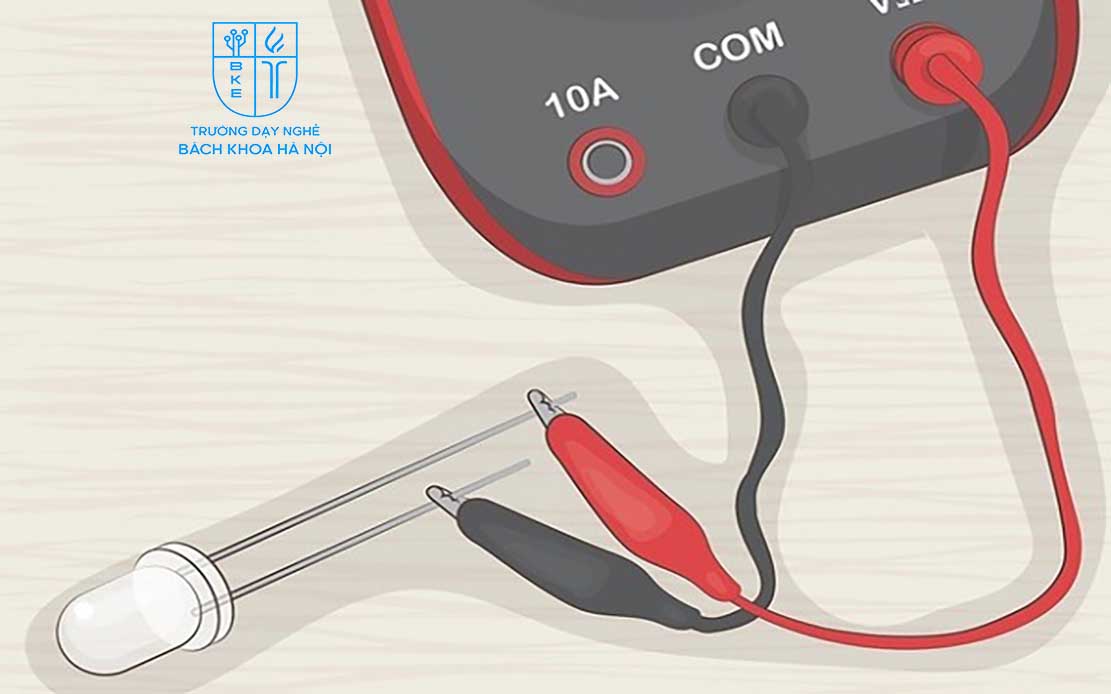

Đo kiểm tra led bằng đồng hồ vạn năng

3. Đo kiểm tra diode (diode)

Bước 1: Chuẩn bị đồng hồ vạn năng

Đặt đồng hồ vạn năng ở chế độ đo diode.
Chọn phạm vi đo diode nếu cần (điều này thường không cần thiết, vì chế độ đo diode sẽ tự động chọn phạm vi).

Bước 2: Kiểm tra diode

Kết nối đầu đo đồng hồ vạn năng với anode và cathode của diode (nối cực dương và cực âm của diode).
Đồng hồ vạn năng sẽ hiển thị một giá trị đo làm cho bạn biết diode hoạt động hay không. Nếu diode làm việc đúng, bạn sẽ thấy một giá trị điện áp đọc được (thường từ 0.6V đến 0.7V cho diode silic, tùy loại).
Hoặc các bạn có thể lấy thang Rx10k để có dòng lớn. Khi đo thuận thì dây đỏ trên K và dây đen trên A sẽ làm kim lên.
Lấy thang Rx10k để có volt trên dây đo cao, nếu đo nghịch kim sẽ không lên => Đo thuận kim lên và đo nghịch kim không lên là diode tốt

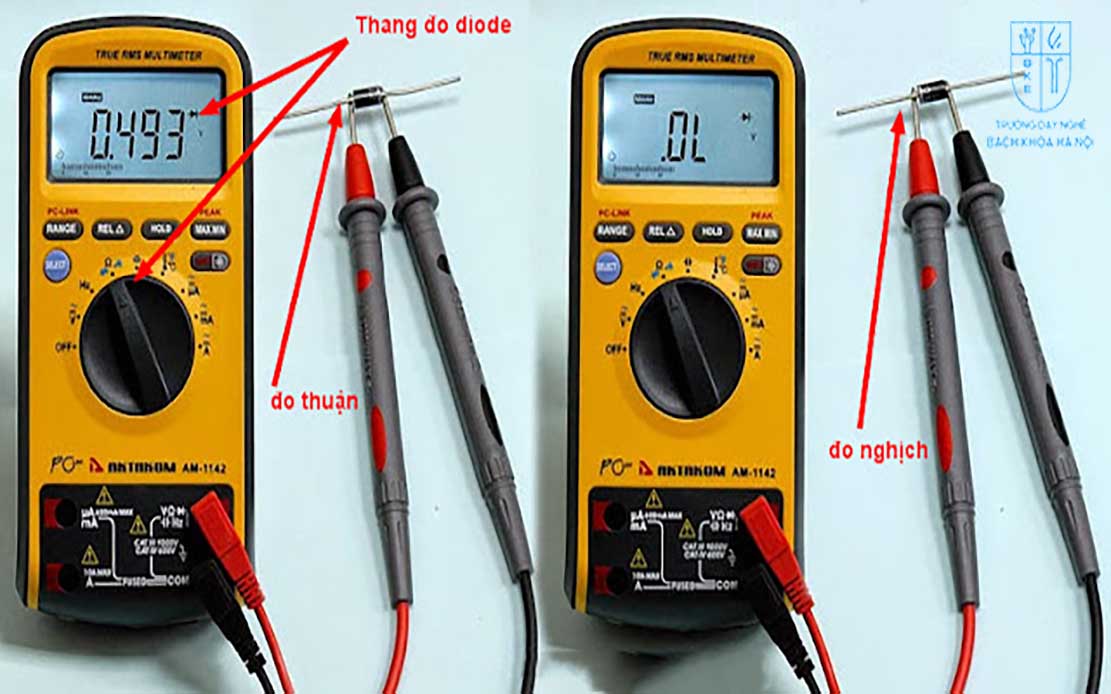

Cách kiểm tra diode bằng đồng hồ vạn năng

4. Đo kiểm tra microphone

Bước 1: Chuẩn bị đồng hồ vạn năng

Đặt đồng hồ vạn năng ở chế độ đo điện trở (Ohm).
Chọn dải đo điện trở phù hợp. Hãy sử dụng dải có giá trị trở kháng lớn hơn so với trở kháng dự kiến của microphone.

Bước 2: Kiểm tra microphone

Kết nối đầu đo đồng hồ vạn năng với hai chân của microphone. Thường, microphone có hai dây hoặc hai chân, một là dây dương và một là dây âm.
Đo trở kháng của microphone bằng cách đặt các đầu đo của đồng hồ vạn năng lên hai chân của microphone. Chắc chắn rằng không có tiếp xúc giữa các đầu đo.
Nếu microphone hoạt động đúng, đồng hồ vạn năng sẽ đọc được một giá trị trở kháng. Giá trị này thường là trong khoảng vài chục ohm đến vài trăm ohm, tùy thuộc vào loại microphone.
Nếu đồng hồ vạn năng không đọc được giá trị hoặc đọc giá trị rất cao (vô cực), có thể microphone bị hỏng và cần phải thay thế.

5. Đo kiểm tra transistor

Bước 1: Xác định các chân của transistor

Xác định transistor của bạn là transistor NPN hoặc PNP. Thông thường, thông tin này có thể tìm thấy trong tài liệu kỹ thuật của transistor hoặc trên vỏ transistor.
Xác định ba chân của transistor, thường được đánh số 1 (cơ sở/base), 2 (emitter), và 3 (collector). Trên một số transistor, bạn có thể thấy các chân được đánh dấu bằng các chữ cái: E (emitter), B (cơ sở/base), và C (collector).

Bước 2: Chuẩn bị đồng hồ vạn năng

Đặt đồng hồ vạn năng ở chế độ đo điện trở (Ohm).
Đảm bảo rằng đồng hồ vạn năng không kết nối với bất kỳ nguồn điện nào.

Bước 3: Kiểm tra transistor

- Transistor NPN:

Kết nối đầu đo dương của đồng hồ vạn năng với chân cơ sở (base) của transistor.
Kết nối đầu đo âm của đồng hồ vạn năng với chân emitter của transistor.
Đặt đồng hồ vạn năng ở chế độ đo diode (nếu có chế độ này).
Đặt một chân của đồng hồ vạn năng lên chân collector của transistor.
Nếu transistor NPN hoạt động đúng, bạn sẽ thấy đồng hồ vạn năng hiển thị một giá trị diode (thường là khoảng từ 0.6V đến 0.7V). Điều này chỉ ra rằng chân collector và chân emitter của transistor hoạt động như một diode.

- Transistor PNP:

Kết nối đầu đo dương của đồng hồ vạn năng với chân emitter của transistor.
Kết nối đầu đo âm của đồng hồ vạn năng với chân cơ sở (base) của transistor.
Đặt đồng hồ vạn năng ở chế độ đo diode (nếu có chế độ này).
Đặt một chân của đồng hồ vạn năng lên chân collector của transistor.
Nếu transistor PNP hoạt động đúng, bạn sẽ thấy đồng hồ vạn năng hiển thị một giá trị diode (thường là khoảng từ 0.6V đến 0.7V), nhưng trong trường hợp này, đánh giá là chân collector và chân emitter của transistor hoạt động như một diode.
Nếu đồng hồ vạn năng không đọc được giá trị hoặc đọc giá trị rất cao (vô cực), có thể transistor bị hỏng và cần phải thay thế.

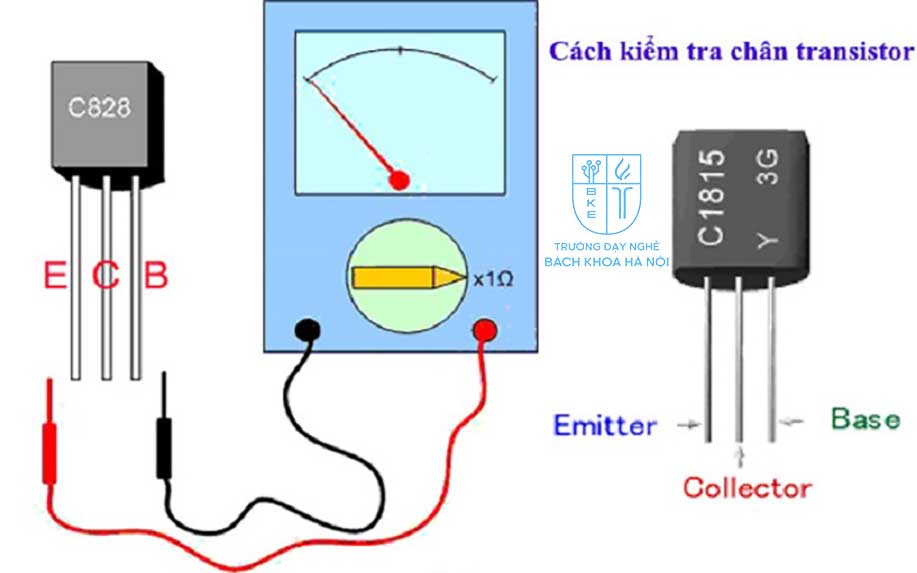

Cách đo và kiểm tra transistor bằng đồng hồ vạn năng

Như vậy trong bài viết này trường dạy nghề Bách Khoa Hà Nội đã hướng dẫn các bạn biết cách sử dụng đồng hồ vạn năng để kiểm tra các thiết bị điện tử. Hy vọng những kiến thức trên sẽ giúp ích cho bạn trong quá trình nhập môn nghề điện tử, điện lạnh nhé!
