Tiếp tục với kiến thức của bài trước, trong bài viết này chúng ta sẽ tìm hiểu về mạch điều chế và tách sóng ở bên trong IC, cấu tạo IC khuếch đại và Anten.

Mạch điều chế và tách sóng ở bên trong IC trung và cao tần

Mạch điều chế cao tần

Sau khi đổi tín hiệu Analog thành tín hiệu Digital, kết hợp với các tín hiệu điều khiển từ CPU thì khi đó tín hiệu số được đưa vào mạch điều chế cao tần.

Mạch điều chế được thực hiện theo phương thức điều pha, tại thời điểm tín hiệu số đổi trạng thái thì sẽ biến điệu làm cho tín hiệu cao tần đảo pha thành 180°.

Mạch điều chế và tách sóng trong điện thoại di động chịu trách nhiệm cho việc truyền và nhận tín hiệu sóng vô tuyến, như cuộc gọi, tin nhắn, và dữ liệu di động. Dưới đây là một cái nhìn tổng quan về mạch điều chế và tách sóng trong điện thoại di động:

Mạch điều chế (Modulation Circuit):

Mạch điều chế trong điện thoại di động có nhiệm vụ biến đổi tín hiệu âm thanh (hoặc dữ liệu) thành tín hiệu sóng vô tuyến tại tần số cao hơn. Điều này thường được thực hiện bằng cách sử dụng mạch điều chế tùy thuộc vào hệ thống sóng vô tuyến cụ thể mà điện thoại sử dụng, ví dụ:

• GSM (Global System for Mobile Communications): Trong hệ thống GSM, mạch điều chế sử dụng phương pháp GMSK (Gaussian Minimum Shift Keying) để điều chế tín hiệu.
• CDMA (Code Division Multiple Access): Trong hệ thống CDMA, mạch điều chế sử dụng phương pháp điều chế trải phổ (spread spectrum) để tạo ra tín hiệu.
• LTE (Long-Term Evolution): Hệ thống LTE sử dụng OFDM (Orthogonal Frequency Division Multiplexing) hoặc phương pháp điều chế QAM (Quadrature Amplitude Modulation) để điều chế tín hiệu.

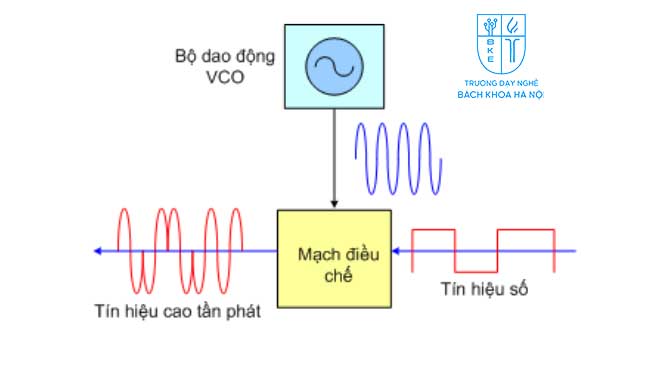

Sơ đồ mạch điều chế tín hiệu cao tần trong điện thoại

Mạch tách sóng (Demodulation Circuit):

Mạch tách sóng trong điện thoại di động có nhiệm vụ trích xuất tín hiệu sóng vô tuyến và chuyển đổi nó thành tín hiệu âm thanh hoặc dữ liệu gốc.

• Amplification (Khuếch đại): Trước khi tín hiệu được tách sóng, nó thường cần được khuếch đại để đảm bảo rằng tín hiệu đủ mạnh để xử lý.
• Demodulation (Tách sóng): Phương pháp tách sóng phụ thuộc vào hệ thống sóng vô tuyến cụ thể. Ví dụ, trong hệ thống GSM, tín hiệu GMSK sẽ được tách sóng bằng mạch tách sóng GMSK.
• Decoding (Giải mã): Sau khi tách sóng, tín hiệu cần phải được giải mã để lấy lại tín hiệu âm thanh hoặc dữ liệu gốc. Ví dụ, trong cuộc gọi điện thoại, tín hiệu âm thanh sẽ được giải mã để phát ra loa.
• Filtering (Lọc tần số): Mạch tách sóng cũng có thể sử dụng bộ lọc tần số để loại bỏ nhiễu và tín hiệu không mong muốn.

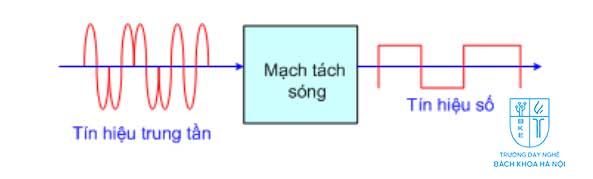

Sơ đồ mạch tách sóng điều pha trong điện thoại

Mạch điều chế và tách sóng thường được tích hợp trên cùng một chip IC sóng vô tuyến trong điện thoại di động để tiết kiệm không gian và điện năng. Các công nghệ và mạch điện tử sử dụng trong điện thoại di động có thể rất phức tạp và thường được tối ưu hóa cho hiệu suất và tiêu thụ năng lượng tối ưu.

Cấu tạo của IC khuếch đại công suất phát

Cấu tạo của IC (Integrated Circuit) khuếch đại công suất phát trong điện thoại di động thường khá phức tạp và có thể thay đổi tùy theo mục đích sử dụng và công nghệ. Tuy nhiên, dưới đây là một cái nhìn tổng quan về các thành phần chính thường có trong IC khuếch đại công suất phát trong điện thoại di động:

• Transistor Công suất (Power Transistor): Trong các điện thoại di động, transistor công suất thường được sử dụng để khuếch đại công suất của tín hiệu trước khi nó được truyền ra anten. Transistor công suất này thường được tích hợp trên cùng một chip IC hoặc nằm trong gần chip IC để giảm độ trễ và mất mát tín hiệu.
• Mạch Khuếch Đại (Amplification Circuitry): Mạch khuếch đại bao gồm các thành phần điện tử như điện trở, tụ điện, và cuộn cảm để cung cấp điện áp và dòng điện cho transistor công suất. Điều này giúp khuếch đại tín hiệu từ điện thoại di động trước khi truyền ra anten.
• Các Linh Kiện Bên Ngoài: IC khuếch đại công suất thường được kết nối với các linh kiện bên ngoài như anten và bộ lọc tần số để đảm bảo tín hiệu sóng vô tuyến được truyền đi một cách hiệu quả.
• Hệ Thống Bảo Vệ (Protection Circuitry): Để đảm bảo rằng transistor công suất không bị hỏng hoặc bị quá nhiệt khi hoạt động ở công suất cao, IC khuếch đại công suất thường có các tính năng bảo vệ như quá áp, quá dòng và quá nhiệt.
• Giao Diện Điều Khiển: Các IC khuếch đại công suất thường được điều khiển bằng các tín hiệu từ các mạch điều khiển khác trong điện thoại di động. Điều này cho phép điều chỉnh công suất truyền tải và quản lý việc chuyển đổi giữa các chế độ truyền khác nhau.
• Kết Nối Giao Tiếp: IC này thường có các chân kết nối để kết nối với hệ thống sóng vô tuyến và mạch điều khiển trong điện thoại di động.

Cấu trúc chính của IC khuếch đại công suất phát có thể khá phức tạp và được tối ưu hóa để đảm bảo hiệu suất truyền tải tốt và tiết kiệm năng lượng. Nó chơi một vai trò quan trọng trong việc biến đổi tín hiệu từ điện thoại di động thành sóng vô tuyến mạnh mẽ để có thể truyền tải tới thiết bị thu sóng khác.

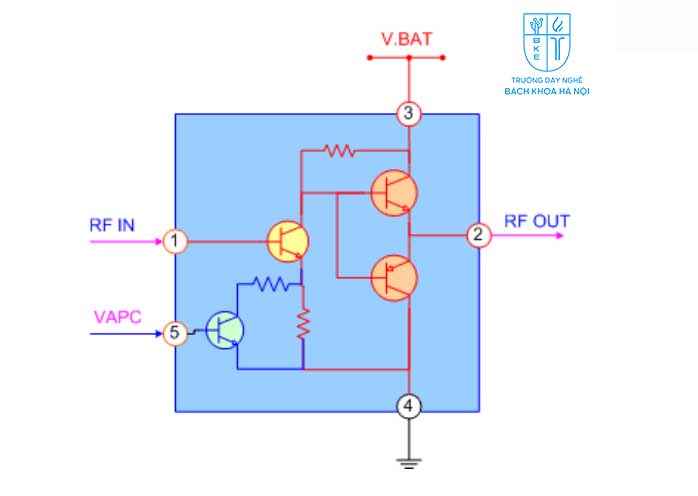

IC khuếch đại công suất phát là mạch được cấu tạo tích hợp từ nhiều Transistor

Chuyển mạch Anten trong điện thoại di động

Chuyển mạch Anten sẽ có một đầu vào chung là Anten thu phát, đầu ra có thể đóng sang các đường dưới đây

• TX-GSM - đường phát cho băng sông 900MHz
• TX-DCS - đường phát cho băng sông 1800MHz
• RX-GSM - đường thu cho băng sông 900MHz
• RX-DCS - đường thu cho băng sông 1800MHz

Quá trình chuyển mạch sẽ được điều khiển để đóng anten sang một trong 4 đường trên, có hai lệnh điều khiển chuyển mạch đó là VANT1 và VANT2 xuất phát từ IC cao -  trung tần.

Khi chuyển mạch bị hỏng có thể gây mất sóng, khi đó ta có thể đấu tắt qua anten chuyển mạch để thử bắt lại sóng.

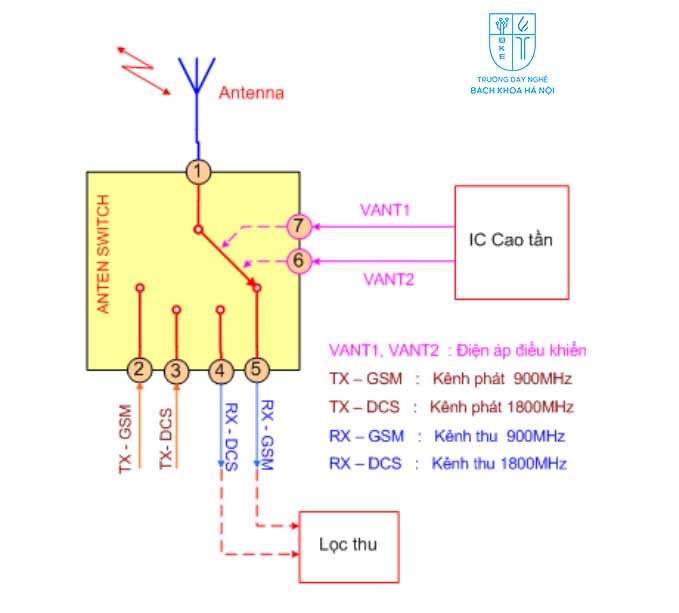

Cấu tạo của 1 thiết bị chuyển mạch anten
